Bu tür güç kaynaklarında tüm parametrelerin mikroişlemciler ve özel mikrokontrolörler tarafından çok hızlı ve doğru şekilde kontrol edilmesi ve yönetilmesi sayesinde, son derece yüksek enerji tüketimi verimliliği, örnek niteliğinde çıkış dalgalanma kontrolü, çok hassas voltaj regülasyonu (%1'den az) ve geçici gibi görünmektedir. Yanıtlar çok hızlı.
Yassı Tel Sarma Teknolojisine Sahip Trafo

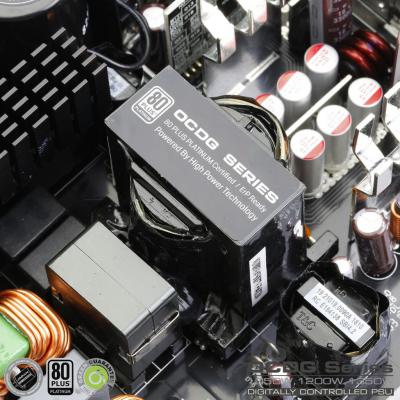

OCDG serisi güç kaynakları, düz telli yüksek verimli transformatörlerle donatılmıştır. Bu tip transformatörler yüksek frekanslarda klasik modellere göre çok daha az manyetik sızıntıya sahiptir ve çok daha az hacim kaplar. Ayrıca yassı telli transformatörlerde yüksek frekanslarda yüzey etkisinin artması ve elektronların telin dış katmanlarından geçme eğilimi nedeniyle AC direnci yuvarlak telli modellere göre çok daha düşük olacaktır. Bu, ısı kaybını azaltacak ve aynı zamanda transformatörün enerji verimliliğini artıracaktır.
DC-DC dönüştürücülerde düşük RDS'li yüksek verimli MOSFET'ler
OCDG güç kaynakları, ultra yüksek enerji verimliliklerinin çoğunu, yüksek hızlı anahtarlamalı MOSFET'lerine, düşük RDS'lerine ve ikincil DC-DC dönüştürücülerindeki ultra düşük kaçak akımlarına borçludur. Bu, sonuçta bu yeşil güç kaynağı serisinin son derece harika bir performansa ve çok uzun bir kullanım ömrüne sahip olmasını sağlar.

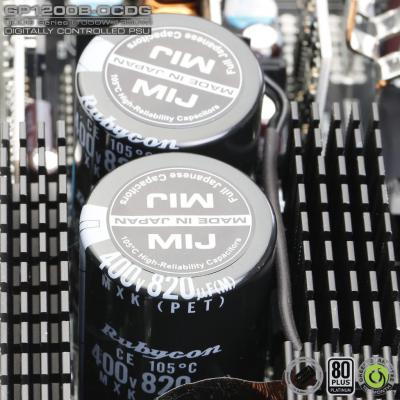

İlk bölümde süper yüksek kaliteli Japon kapasitörler
OCDG GREEN serisi güç kaynaklarının 1200 watt ve 1350 watt modelleri, son derece yüksek kaliteye sahip iki adet 820 uF (1640 uF) kapasitör ve tabii ki Japon Rubycon şirketi tarafından üretilen pahalı MXK serisi ile donatılmıştır. Bu tip kondansatörlerin özellikleri arasında 105°C'de 3000 saatlik uzun ömür ve çok düşük ESR yer almaktadır. Ayrıca dalgalanmanın ilk kısmındaki bu yüksek hacimli kapasitif kapasite, çok düşük bir çıkışa ve standartların ötesinde garantili bir Bekleme Süresine sahip olacaktır. Bu arada aynı serinin 1050 watt gücü için ve çıkış gücüyle orantılı olarak Japon Rubycon firmasının ürettiği MXH serisine ait iki adet yüksek kaliteli 680uF (1360uF) kapasitör kullanıldı.
İkincil bölümde yüksek kaliteli Japon yüksek kaliteli elektrolitik ve katı kapasitörler

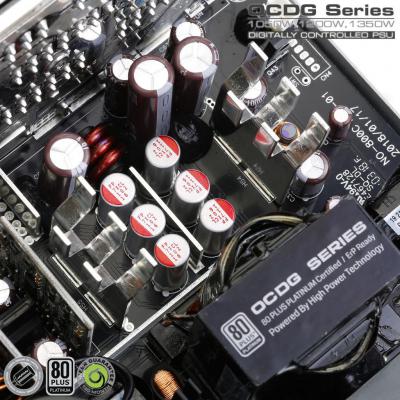

OCDG serisi güç kaynaklarının sekonder kısmında Japonya yapımı elektrolitik kapasitörler (Nippon Chemi-Con) ve 105°C'de çalışabilen, çok uzun ömürlü, Japonya yapımı katı kapasitörler (Nippon Chemi-Con ve NICHICON) kullanılmaktadır. . Aslında filtre devresinin bir parçası olan ve çıkış gerilimlerinin nihai olarak iyileştirilmesini sağlayan bu kapasitörler, en zor koşullarda güç kaynağının uzun ömrünü stabilize ederken, dalgalanma bölümündeki güç performansını ve çıkış gürültüsünü iyileştirecektir.

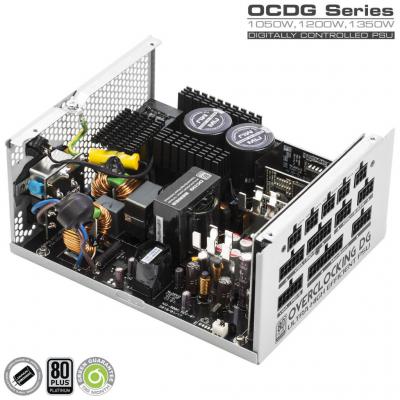

Kablosuz Tasarım devre tasarımı

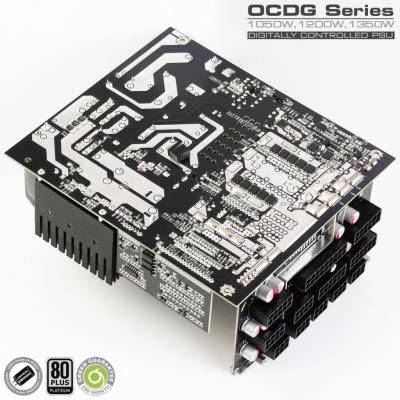

OCDG GREEN serisi güç kaynağı kartı üzerindeki güç aktarım bölümlerinin hiçbirinde herhangi bir kablo kullanılmamakta olup, kablo bağlantılarıyla ilgili olarak ana kart girişinden kart çıkışına olan akım aktarımı sadece bakır hatlar üzerinden dikkate alınmaktadır. baskılı devre kartı. Öyle ki OCDG güç kaynaklarının Kablo Yönetim bölümünün kartı bile doğrudan anakarta bağlanarak lehimleme işlemi gerçekleştirilir. Bu sadece seri üretim hatalarını en aza indirmekle kalmaz, aynı zamanda pratikte enerji kayıplarını azaltır, güç kaynağı içindeki hava sirkülasyonunu bozmaz ve ayrıca çıkış voltajlarının saflığını ve kalitesini artırır.

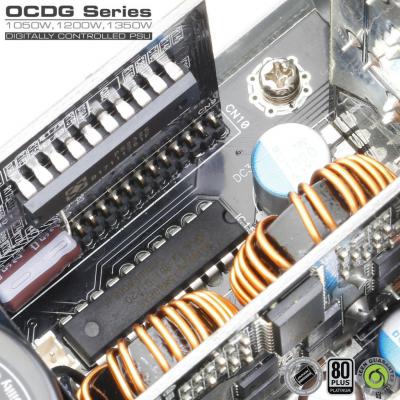

Bankaların özel bir mikrodenetleyici tarafından dijital kontrolü

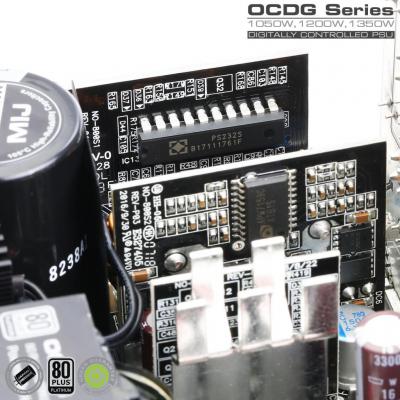

Tüm OCDG serisi güç kaynağı parametrelerinin çevrimiçi yönetimi ve kontrolü, özel bir mikro denetleyici tarafından gerçekleştirilir. Bu dijital kontrol sonuçta çıkış voltajlarının geçici tepkisini iyileştirir, enerji verimliliğini artırır, dalgalanmaları ve gürültüyü azaltır ve çıkış voltajı seviyelerini mümkün olduğu kadar stabilize eder.
Başlangıç bölümünde LLC Rezonans dönüştürücülü modern Yarım Köprü topolojisi
Bu seride, anahtarlama dalgası şeklini (Yumuşak Anahtarlama) yumuşatan LLC Rezonant dönüştürücünün yanı sıra modern ve yüksek verimli Yarım Köprü topolojisi ve girişte, EMI'de, RF taşıyıcılarında ve Sıfır Gerilim Anahtarlamanın pratik uygulaması sayesinde Girişteki anahtarlama kayıpları azalır. Bulgular ve enerji verimliliği (Verimlilik) önemli ölçüde artmaktadır. Ayrıca Rezonant Tank Dönüştürücü (LLC Rezonant), giriş MOSFET'lerinin anahtarlama hızının önceki nesil topolojilerden çok daha yüksek olmasını sağlar; bu, pratikte özellikle boşta kalma durumunda enerji tüketimini (verimliliği) artırır.

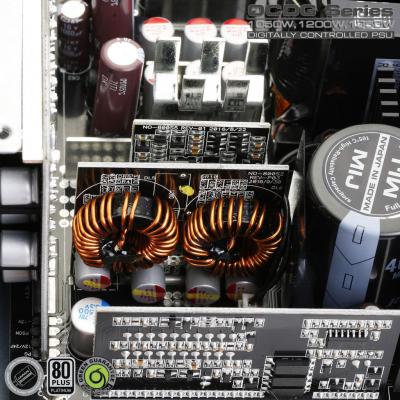

Ana çıkış Rayları 3,3V,5V ve 12V için %1'den az voltaj regülasyonu
Sekonder bölümde 5V ve 3,3V gerilim üretmek için DC-DC topolojik dönüştürücülerin kullanılması, bu seri güç kaynaklarında çıkış raylarını mümkün olduğu kadar stabil hale getirir. Ayrıca sekonder bölümde bu topolojiyle donatılmış güç kaynaklarındaki her çıkış rayının voltaj kontrolü ve yönetimi ana parçalarının bağımsızlığı, bunların yüksüz durumda (Sıfır Yük) doğru ve doğru çalışması ve Çapraz Yükü Garanti eder. (çıkış raylarındaki yükün dengesiz dağılımı).
Güvenlik korumalarının daha hızlı ve daha doğru performansı
Modern anahtarlamalı güç kaynaklarındaki izleme çipi, içinde gerçekleştirilen tüm etkileşimlerin izlenmesinin en önemli parçasıdır. OCDG serisi güç kaynakları, önceki nesil modellere göre daha yeni ve daha doğru bir Süpervizör çipi kullanır ve OCP, OPP ve OTP korumalarını kontrol etmek için çok daha kapalı ve doğru bir aralıkta son derece hassas dijital kontrol sağlar.

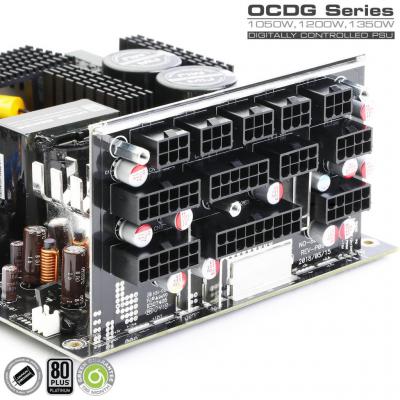

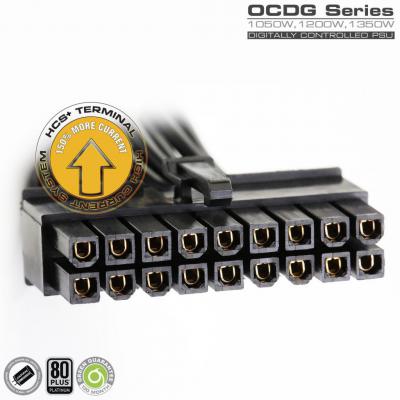

Altın kaplamalı HCS + konektörlere ve %150 daha fazla akım çıkışına sahip tam modüler kablolama yönetim sistemi

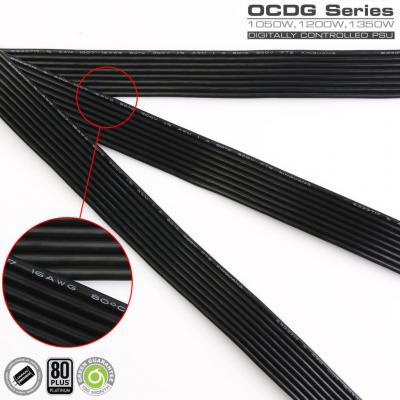

Tamamen düz kablolar ve tamamen modüler kablolamayı yönetme yeteneği Bu güç kaynağı serisi, sisteminizin daha hızlı, daha şık ve profesyonel montajında belirleyici bir rol oynayacaktır. Yeni nesil platformlarda ise daha fazla çekirdeğe sahip işlemcilerin piyasaya sürülmesinin yanı sıra daha fazla güç tüketimi (TDP) nedeniyle anakart üreticileri özellikle üst seviye ve pahalı modellerde HCS+ (High Current System) adı verilen anakart sınıfındaki güç konnektörlerini kullanıyor. ) sunucu. . Bu konektörler akımı geçirmek için ortalama %150'ye kadar daha fazla güce sahiptir. Yeni OCDG serisi güç kaynaklarında modüler konnektörler bölümünde hem erkek hem de dişi bölümlerde altın kaplamalı HCS+ sample'lar kullanılıyor. Bu tip konnektörlerde dalgalanma, voltaj düşüşü ve bağlantı noktasının azaltılmasında operasyonel seviyeyi arttırıp yüksek akımlara karşı çok daha dayanıklı bir alaşım kullanırlar ve genel olarak hız aşırtma ve oyun uygulamalarında sistemin stabilitesini artıracaklardır.

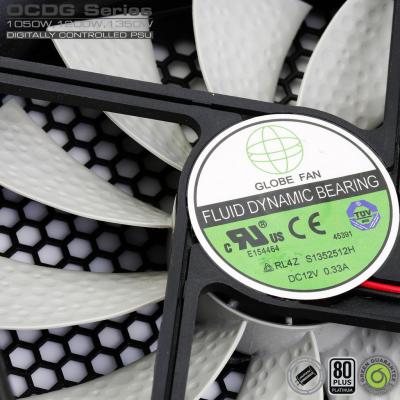

Fansız modu seçebilme özelliğine sahip tamamen modern ve verimli soğutma sistemi

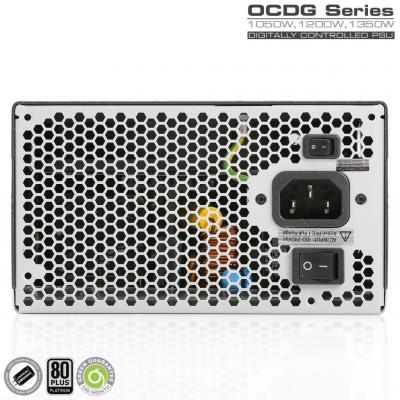

İkinci nesil OCDG güç kaynakları, yüksek kaliteli fanlarla donatılmıştır ve FDB teknolojisine sahip endüstriyel uygulama sınıflarındadır. Şu anda en modern yataklama sistemlerinden biri olan FDB fanları, Çift Bilyalı Rulmanlı fanlara göre çok daha uzun ömürlüdür ve elbette çok daha az akustik gürültüye sahiptir. OCDG güç kaynaklarında ayrıca hem güç kaynağı içindeki noktalara hem de güç çıkışındaki miktara duyarlı bir dijital nokta denetleyicisi bulunur. Bu tamamen akıllı devre, dijital mikro denetleyici tarafından belirtilen hatları analiz ederek fansız durumu (nominal gücün %25'inden daha az bir çıkış yükünde) ve farklı koşullardaki fan dönüş hızını kontrol eder ve yönetir. Ayrıca, gücün arkasına yerleştirilmiş özel bir anahtar, Fansız mod ile etkinleştirilip devre dışı bırakılabilir.
11 yıl garanti, desteğiniz.
GREEN Co., müşterilerinin ürünlerine duyduğu takdir ve saygı, OCDG serisi güç kaynaklarının olağanüstü performansı ve örnek üretim kalitesi sayesinde bu modelleri 11 Yıl garantiyle sunmaktadır. Bu OCDG GREEN serisi güç kaynağı garanti süresi, dünyadaki en yüksek güç kaynağı garanti sürelerinden ve Türkiye'daki PSU garanti süresinden biridir.

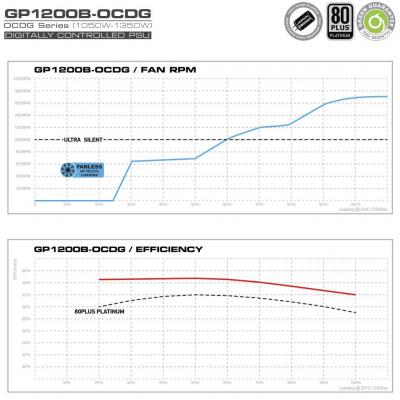

GP1050B-OCDG güç fanının enerji verimliliği ve dönüş hızı diyagramı

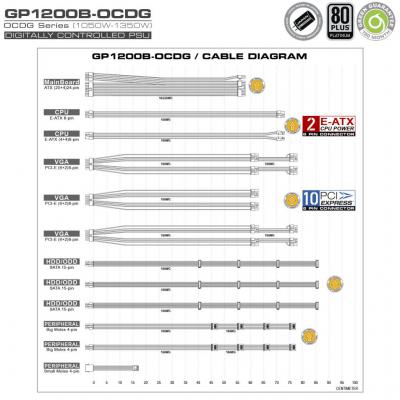

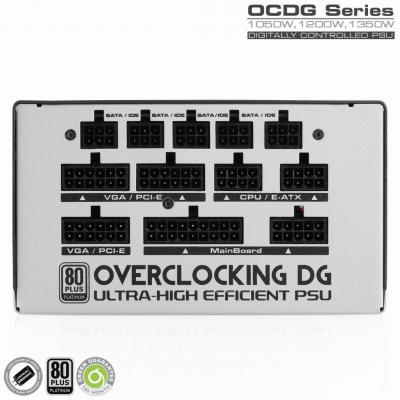

GP1050B-OCDG güç çıkış kablosu yapılandırması
